EUcoalsizer™

中国授权合作公司及技术中心：南京国电环保科技有限公司

联系电话：13601104395 13910316169

---

---

煤粉细度在线测量装置

基于激光技术的煤粉细度在线分析

●实时测量煤粉颗粒
●以运行状态为基础维修磨煤机 磨煤机优化及煤粉
●管线调平
●ECM被纳入VGB-S-150-29-2021-10国际标准

基于激光技术的煤粉细度在线分析

      煤粉的细度范围对燃烧过程影响极大。它不但影响煤粉着火的滞后时间、燃烧效率、飞灰含碳量及排放水平等，也影响结焦和积灰的程度。尽管煤粉的细度具有如此重要的特性，但至今仍然没有一种坚固简单的测量系统，能够对煤粉细度实施实时在线测量。

      优泰克公司的“煤粉细度分析仪”解决了上述问题。该系统测量测点位置流经传感器的煤粉细度的分布特征以及煤粉和空气流量。其测量结果具有实时性并为优化煤粉细度提供了可能。
优点

●磨煤机和煤粉管之间均匀度的实时调整

●以状态监测为基础进行磨煤机维修

●通过燃料利用效率
●降低排放及飞灰含碳量
●强化燃烧质量
●优于等速取样方法，即能实时在线获取测量结果。

煤粉细度测量系统构成

煤粉流动特性分析

●直接读出煤粉细度、流速及温度数据
●能够连续测量
●监测煤粉流量及风/煤比分布
●实时性能监测
●空间分解读数（2维分布）
●快速调整新型燃烧器及给煤机，即低NOx燃烧器及给煤机转速

●可用于各种粉状燃料，如硬煤、生物质燃料、褐煤。

优泰克科技工程有限公司 简介

       优泰克（EUtech）科技工程公司成立于1999年，总部位于德国西部亚琛市。公司成立之初就以世界著名的亚琛工业大学为技术合作方，奠定了公司在试验台建设、仿真、自动化、测量以及智能燃烧领域的技术领先地位。并且为德国第一台超超临界百万机组尼德豪森电厂G机组解决了许多生产中遇到的实际问题。公司以建模方法构建一二次风测量系统，并且以测量-控制-优化三个步骤为技术路线，成功开发出“电子喷射”燃烧控制系统，成为世界上为数不多的“智能燃烧”系统集成商。

中国授权合作公司及技术中心：南京国电环保科技有限公司

---

---

联系电话：13601104395  13910316169

---

---

测量棒

       通过把测量棒横穿煤粉管，能够测量煤粉管横截面上煤粉细度的分布状况。激光照射方法的煤粉颗粒覆盖范围从20微米至40毫米（电厂一般用90微米的筛余量表示煤粉细度）。由于该系统能同时测量煤粉气流中的煤粉流量和空气流量，因此已经成为煤粉管之间煤粉调平与煤量优化的必要设备。

●交钥匙系统

●以光纤空间频率风速仪为基本原理
●确定煤粉的粒径、流速及质量流量。
●通过综合评估及在线报告立即得到分析结果

煤粉细度测量系统

技术参数

煤粉细度测量范围                                    20 - 4,000 µm
流速测量范围                                          最高50 m/s
温度测量范围                                          最高150° C（及高于 的高温型）
测量棒长度                                             1,067 mm (Standard
测量棒直径                                             50 mm

防护等级                                                IP64
总重量                                                    8.7 kg

煤粉细度测量棒

测孔接头

       煤粉细度仪的测量棒通过球阀或2.5"的连接器安装到煤粉管上。测孔连接器能保证封堵严密，同时又允许测量棒在水平方向自由移动。测量棒的最大移动距离为1500毫米，根据用户的要求制作。标准连接器只用于低压煤粉管管。高压应用场合（风扇磨煤机出口）另有高压连接器。

                                                                            低压连接器                                                                          高压连接器

工具箱

工具箱内配备了压缩空气接头、过滤器、卷尺以及高低压连接器。擦洗镜头用的棉球以及酒精都包括在内。

工具箱

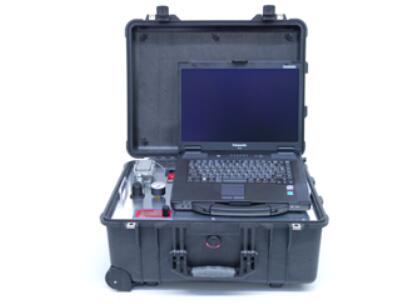

控制单元

       控制单元的外壳是高度耐冲击的聚丙烯材料制成，煤粉细度仪的控制单元包括压缩空气及电子系统。所有的敏感部件和接头都布置在控制单元内。

技术参数

电源                                                    110 - 240 V AC

功率消耗                                             460 W
压缩空气压力                                       up to 6 bar

压缩空气温度                                       up to 30 °C
防护等级                                             IP67
外形尺寸                                             455 x 265 x 560 mm
重量                                                    21.0 kg

便携式控制单元

试验台/颗粒度模拟器

       用煤粉细度仪的试验台能检验细度仪的测量精度及系统的基本功能。它的主要部件是一个刻有各种尺寸针形标记的旋转碟片。可以调节碟片的旋转速度。试验台还包括电源及测量棒固定卡件。

技术参数

电源                                                             230 V AC / 12 V DC

针形表直径                                                   150 μm, 250 μm, 500 μm,1,000 μm, 2,000 μm

速度                                                             up to 15 m/s

煤粉细度仪试验台

软件

        细度分析仪的操作、观察及分析软件均安装在合适的硬件系统即松下笔记本电脑中。通过电脑的设定可以分析数据、显示系统工作状态并存储测量方案。

●可选择不同的测量模式

●单次或连续测量

●取样测点位置根据国家标准（德国标准VDI2066）设定

●可选择细度等级分布，以确定细度代表性；RRSB图

图形化的人机接口

测量结果

在线调整分离器

      有了煤粉细度分析仪以后，就能实时优化煤粉细度，从而改善燃烧并降低飞灰含碳量。采用磨煤机的分离器可以调节煤粉的细度。在调节和检测煤粉细度时，要用煤粉细度分析仪进行连续测量，由此很容易获得最优的磨煤机设定值。右图的测量结果说明煤粉细度仪具有高度的重复性和准确度。

在线优化分离器
