在线测量煤粉质量流量

●连续测量煤粉流量
●可靠与坚固的技术
●提高燃烧效率

       空燃比对燃烧过程影响极大。它不但影响着火点、燃烧效率、飞灰含碳量及排放水平，同时也影响结焦和积灰。为了提高燃烧质量和锅炉性能，有必要提供每个煤粉管内的煤粉流量在线数据。煤粉流量测量系统”是在线测量系统，用于动态监测和调整煤粉流量。它以非插入式微波传感器为基础，连续测量煤粉管内的煤粉质量流量和流速，同时定量计算煤粉管之间的煤粉分配偏差。通过与“空燃比管理系统”相结合，“煤粉流量测量系统”能调整燃烧器中的空燃比。

优点：

●煤粉流量调平
●降低煤耗
●降低飞灰含碳量、排放和结焦趋势
●提高效率
●非干扰式测量
●适用于各种粉状燃料，如烟煤、褐煤及生物质燃料。

     图1. 煤粉流量测量系统构成

实时煤粉流量测量

●当前工况下煤粉质量流量的读数
●高度敏感度和动态特性
●与煤质煤种无关
●易于在已有电厂改造
●燃烧优化的基础
●与DCS系统的无缝对接
●经过美国电科院试验
●既可提供固定式也可提供便携式系统
●世界上超过1200个安装测点

优泰克科技工程有限公司 简介

       优泰克（EUtech）科技工程公司成立于1999年，总部位于德国西部亚琛市。公司成立之初就以世界著名的亚琛工业大学为技术合作方，奠定了公司在试验台建设、仿真、自动化、测量以及智能燃烧领域的技术领先地位。并且为德国第一台超超临界百万机组尼德豪森电厂G机组解决了许多生产中遇到的实际问题。公司以建模方法构建一二次风测量系统，并且以测量-控制-优化三个步骤为技术路线，成功开发出“电子喷射”燃烧控制系统，成为世界上为数不多的“智能燃烧”系统集成商。

中国授权合作公司及技术中心：南京国电环保科技有限公司

---

---

联系电话：13601104395    13910316169

---

---

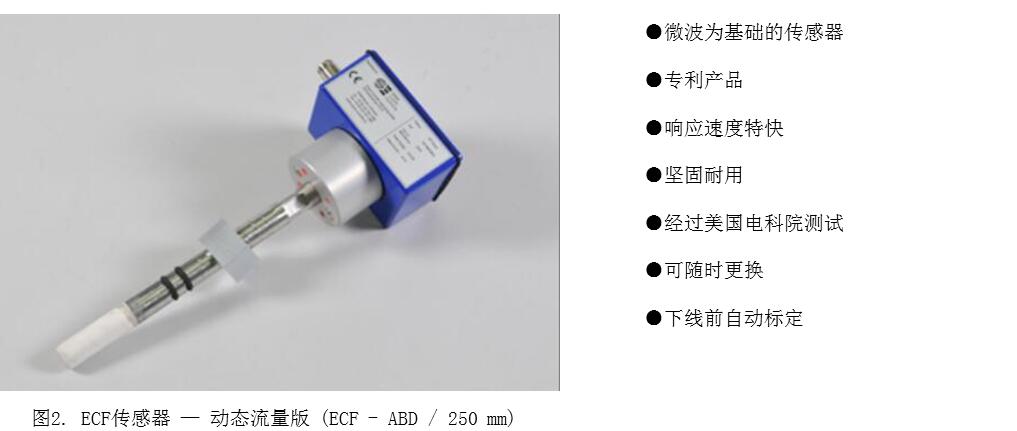

传感器

     “煤粉流量测量系统”的传感器具有不同类型的设计，每种类型都与特定的运行条件相匹配（高/低压力、高/低温度）。模块化的设计能轻易满足您的每个应用场合。



接线盒

     “煤粉流量测量系统”的接线盒位置靠近煤粉管上的流量传感器。接线盒收集到煤粉管上流量传感器的信号后传给测量系统的控制单元。

●数据采集
●传感器与控制单元的连接
●简单而快速的安装
●模拟信号输出或地址总线通讯

                                                             图6. 应用在一个煤粉管上的接线盒                             图7. 接线盒

规格

型号                  ECF - CB
尺寸                  149 x 220 x 66 mm
重量                  IP65
防护等               1 kg

控制单元

有/无煤粉流动的检测（FNF）

     用 型传感器监测煤粉管内煤粉的流动，传感器控制单元提供电源和状态信号。

收益

●坚固的设计和有效的功能
●容易使用
●软件支持的组态

图8. 型控制单元

规格

型号                             ECF - CU - FNF
电源                             110 - 240 V AC
输出信号                       2 x n.o., 2 x n.c.
防护等级                       IP66 / NEMA 4
尺寸                             150 x 150 x 200 mm

控制单元

      “煤粉流量测量系统”控制单元监测并读取所有与其相连的流量传感器的数据。数据经过存储、运算以后，用OPC服务器或AO接口（模拟输出接口）经过以太网输送给DCS系统。模块化的设计使整个测量系统非常容易与特定电厂的设备布置进行匹配。为了更方便使用“煤粉流量测量系统”的控制单元，也可以选择移动式设备。

●控制单元全部在一个机柜内
●最多8个控制单元编成一组
●通过以太网/模拟信号与D C S连接
●控制柜内可配置空调
规格

型号                           ECF - S - CU - M/S
电源                           100 - 240 V AC
功率                           2,200 - 3,400 W
尺寸                           2,200 x 800 x 600 mm
防护等级                    IP55

图9. 控制单元

控制PC

      为了在固定系统上运行“煤粉流量测量系统”的软件，优泰克公司提供一台计算机工作站。

●Lenovo Think 联想计算机工作站或相似的型号
●Intel Xeon E3-1225 3,1GHz或相似型号
●4 GB RAM内存
●Windows操作系统
●120/230 V (50/60 Hz)电源

图10. 控制单元（移动式）

软件

      “煤粉流量测量系统”的软件允许全面使用测量系统的所有信息。它报告测量系统的健康状态，开放在线和历史数据，并允许进行磨煤机的在线及机组的运行参数调整。测量系统软件能在PC机或笔记本电脑使用Windows 操作系统运行。

●煤粉质量流量和流速的表示
●传感器、磨煤机和输出组态
●生成报告
●系统状态的显示易于理解
●Windows操作系统

图11. 图形化人机接口

数据输出接口

      “煤粉流量测量系统”能根据情况提供4-20mA模拟输出信号接口，用于与DCS系统的通讯。它的AO接口可以安装到控制柜内，或者以19英寸抽屉式数据输出接口的形式提供。也可以选择OPC服务器作为与DCS的通讯方式。

●与DCS无缝结合
●立即有测量数据输出
●易于匹配控制策略

图12. 19英寸抽屉式数据输出接口

便携式测量系统

     “煤粉流量测量系统”也有便携式系统，以便于不同。场合应用。体积小巧的便携系统能在空间狭小的地方使用，并且能在上下楼梯时携带以到达那些最难接近的测点位置。

●便携式箱体
●与其它控制单元通讯或相互间传输数据
●以太网及USB连接
●在多台机组或多台磨煤机之间循环使用

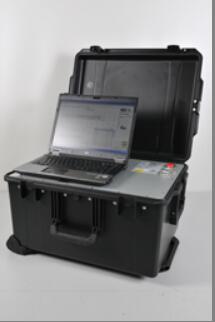

图13. 便携式控制箱包括煤粉流量测量系统的控制用电脑

便携式控制单元

       为便携式“煤粉流量测量系统”配套设计的控制单元安装在一个便携式包装箱内。包装箱的外表面是由高度防撞的树脂材料制成，坚固的运输包装箱式的设计耐撞击、浸泡、潮湿、腐蚀、堆放及掉落等。

规格

型号                                               ECF - M - CU - M/S
电源                                               100 - 240 V AC
功率                                               288 - 800 W
尺寸                                               500 x 625 x 336 mm
防护等级                                         IP 65
环境温度                                         0 - 55 °C
环境空气湿度                                   5 - 80 %
重量                                               30 kg

便携电脑

       便携式“煤粉流量测量系统”一般都暴露在特别恶劣的高温、高浓度粉尘环境中。为应对这种环境，选用的是坚固防尘笔记本电脑。

●型号:ECF-Control PC-M

●Panasonic Toughbook或类似型号

●Core Duo T2500 2 GHz processor或类似型号

●1,024 MB RAM installed

●Windows操作系统

●120/230 V (50/60 Hz)电源

图14. 控制用笔记本电脑
